報警系統

隨著人們消費觀念的不斷開放，人們的消費支出持續增加，為人們提供消費的場所——商場的數量也在迅速上升。現商場為了滿足不同消費群的需求，商場內銷售的貨品通常種類齊全、價值昂貴，然而頻繁出現的偷、搶現象使得商鋪對財產安全越來越重視。

對此，廣東強安智云科技有限公司為某商場設計并使用了目前國內最為先進的商鋪總線報警系統，保護商場的財產以及消費人群的人身安全，使商鋪的安全防范工作得到了質的的飛躍，同時獲得了該商場高層的一致認可。

報警需求

l商場環境太大，入侵者很容易藏匿；

l商鋪對安防設備外觀的要求比較高.；

l商鋪太多、情況復雜，安防人員難以估計所有區域，夜間尤其如此；

l商鋪面積大小不一，入侵行為發生當時，沒有實時報警功能；

功能要求

l在非法入侵前得到有效制止，避免造成人身及財產的損失；

l設計實行多手段防范，如防入侵、防盜、防破壞等；

l功能完善的軟件管理平臺和完全定制的電子地圖，方便管理人員的使用；

防盜報警系統功能概述

根據對商場建筑物平面及各功能區的分析，確定防盜報警系統采用艾禮安AL-7480系列報警主機，結合紅外幕簾探測器建立多層次全方位有線防盜報警系統。各種探測器負責探測人員的非法入侵，同時向報警控制中心發出報警信號；報警控制中心由報警主機及報警管理軟件組成；發生異常情況時發出聲光報警提示安保人員及時進行處置。

設計解決方案

概述：四周實體商鋪，地形基本規則，周界防范級別一般。 根據立體布防的設計要求，在各個外圍商鋪安裝被動紅外探測，防止人員潛入。根據商鋪環境要求設定防區數量。監控中心安裝報警主機及管理軟件。當有可疑人員入侵觸發報警時，相應的LCD鍵盤及軟件會顯示該區域的報警信息，從而迅速做出反應，制止犯罪發生。

設計初步：

（1）報警系統以大型報警通訊主機AL-7480E為中心，AL-7480E通過485通訊總線連接商鋪所需要的單防區輸入輸出模塊；

l前端設備：

  a.在每個商鋪配置一個單防區模塊；

  b.在商鋪前端周界配置被動紅外幕簾探測；

l管理中心：

  a.中心配備管理電腦1臺；

  b.總線通訊報警控制主機1臺；

  c.中心接警管理軟件1套；（可選）

l信號分離器及中繼放大器：

a.如果信號傳輸距離過長（超過1.2公里）需要增加信號中繼器，也可加信號分離器；

b.如果超過兩條485信號總線，需增加信號分離器

l供電及電源：

a.商鋪就近取電；

b.注意供電時必需共地；

c.注意強電與485線分開走線；

l報警通知：

a.探測到報情的探測器立即發出報警信號到監控室報警管理中心，報警管理中心通過電子地圖或者LCD鍵盤識別報警區域確切位置；

b.報警管理中心發出語音、警笛、警燈提示； 入侵區域現場報警，發出語音、警笛、警燈、警告；

c.報警管理中心進行報警狀態、報警時間的記錄；

d.警情處理完畢后，報警管理中心可控制前端設備狀態的恢復；

（2）結合本項目的實際情況：采用485總線制通訊方式完成本項目安全防范系統的連接。本項目采用被動紅外幕簾探測器。當前端有入侵者潛入防范區域時，此時紅外幕簾探測器將發出報警信號（開關量信號），地址模塊接收被動紅外探測器輸出的開關量信號，地址模塊通過485總線通訊方式上傳到后端總線制報警控制主機。報警后端控制系統接收到報警信號，這時值班室中心的報警系統立即報警，提醒值班人員的注意，并通過LCD中文鍵盤顯示屏顯示報警區域，或通過報警管理軟件電子地圖顯示，，這時值班人員可根據實際情況采取措施。

系統特點

l低誤報率：更具有高穩定性和誤報率極低的特點，對環境工作表現出極強適應性；

l穩定的信號采集與傳輸：系統采用先進的485通信傳輸；

l中心軟件能以電子地圖、數據庫記錄等手段對警情作出迅速反應，并可與其它安防系統聯動，達到萬無一失的目的；

l系統安裝運行、維護成本低，使用壽命長；

lLCD中文鍵盤顯示報警區域，并且防區名稱漢字任意更改，防區最多支持7個漢字示報警位置；

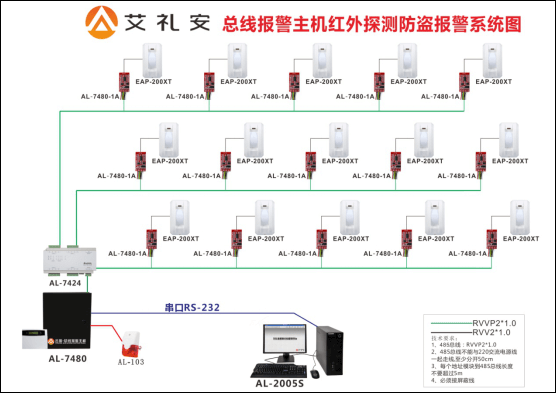

系統連接圖
